0.6/1KV低壓電力電纜
添加時間：2018-03-06 20:14:02
瀏覽：
用途:
本產品主要用于0.6/1kV的線路中供輸、配電能用，在要求阻燃的場合，可選用阻燃的型號，耐火型可用于高層建筑、大型商場等需要防火救生的高人口密度地區。
執行標準:
本產品按GB12706.1、GB12706.2設計制造。
阻燃聚氯乙烯絕緣電力電纜和耐火聚氯乙烯絕緣電力電纜按企業標準制造，其中阻燃特符合GB12666.5（IEC332-3）的要求；耐火特性復合GB12666.6（IEC331）的要求。
型號說明:
 |  | |

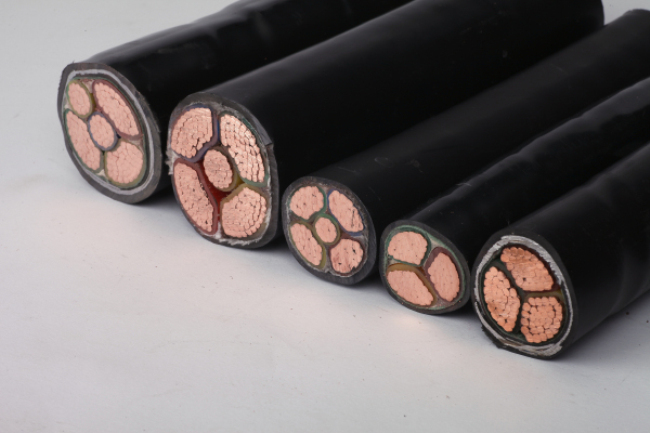

| 產品樣圖 | 型號說明 | |
| 1、阻燃特性 2、絕緣系列代號 3、導體 4、護套 | ||
| 5、外護及鎧裝層代號 6、額定電壓 7、芯數×截面mm2 | ||
型號代號表
| 項目 | 代號 | 含義 |
| 阻燃特性 | － | 非阻燃（省略） |
| ZR | 阻燃 * | |
| NH | 耐火電纜 | |
| 絕緣 | YJ | 交聯聚乙烯 |
| V | 聚氯乙烯絕緣 | |
| 導體 | － | 銅芯導體（省略） |
| L | 鋁芯導體 | |
| 護套或內護套 | V | 聚氯乙烯 |
| WD | 低煙無鹵阻燃聚烯烴 | |
| Y | 聚乙烯 | |
| E | 阻燃聚烯烴 | |
| 鎧裝層 | 2 | 雙層鋼帶鎧裝 |
| 3 | 細鋼絲鎧裝 | |
| 4 | 粗鋼絲鎧裝 | |
| 外護套 | 2 | 聚氯乙烯 |
| 3 | 聚乙烯 |
注*：阻燃特性分ABC三級別，分別表示為：ZRA、ZRB、ZRC
使用特性
| 項 目 | 技術性能 | |
| 額定電壓 | 0.6/1kV | |
| 導體長期允許工作溫度 | 導體最高工作溫度為70℃，短路時（最長持續時間不超過5秒）不超過160℃ | |
| 直流電阻 | 符合GB3956的規定 | |
| 敷設 | 敷設時候環境溫度不低于0℃，最小彎曲半徑不小于電纜外徑的15倍。 | |
| 工頻耐壓試驗 | 3.5kV/5min不擊穿 | |
| 阻燃特性 | 能經受GB12666.5（IEC332-3）規定的成束燃燒試驗；低煙低鹵和低煙無鹵阻燃電纜燃燒時煙霧濃度應符合GB12666.7（IEC1034）的規定。 | |
標稱截面和芯數字
| 電纜類別 | 芯數 | 標稱截面 |
| 銅芯電纜 | 1 * | 1.5-400 |
| 鋁芯電纜 | 2.5-400 | |
| 銅芯、鋁芯帶鎧裝電纜 | 10-400 | |
| 銅芯電纜 | 2 | 1.5-185 |
| 鋁芯電纜 | 2.5-185 | |
| 銅芯、鋁芯帶鎧裝電纜 | 4-185 | |
| 銅芯電纜 | 3 | 1.5-300 |
| 鋁芯電纜 | 2.5-300 | |
| 銅芯、鋁芯帶鎧裝電纜 | 4-300 | |
| 銅芯、鋁芯鎧裝或非鎧裝電纜 | 3+1 | 4-300 |
| 3+2 | ||
| 4+1 | ||
| 銅芯電纜 | 4 | 1.5-300 |
| 鋁芯電纜 | 5 | 2.5-300 |
| 銅芯、鋁芯帶鎧裝電纜 | 4-300 |
注*：單芯鎧裝電纜只能用于直流系統，若用于交流系統應采用非磁性材料或采用減少磁損耗的結構。
尺寸、重量及技術參數
| 導線標稱截面（mm2) | 絕緣厚度（mm） | 護套厚度（mm） | 電纜近似外徑（±2mm） | 參考重量（kg/km） | 20°C導體電阻≤（Ω/Km) | 實驗電壓 | 電纜載流量 | |||||
| (kv/5min) | 在空氣中(A) | 直埋土壤中(A) | ||||||||||
| Cu | Al | Cu | Al | Cu | Al | Cu | Al | |||||
| 1*1.5 | 0.7 | 1.5 | 6 | 53 | --- | 12.1 | --- | 3.5 | 25 | --- | 35 | --- |
| 1*2.5 | 0.7 | 1.5 | 6 | 68 | 53 | 7.41 | 12.1 | 3.5 | 30 | 25 | 45 | 35 |
| 1*4 | 0.7 | 1.5 | 7 | 87 | 64 | 4.61 | 7.41 | 3.5 | 45 | 35 | 60 | 50 |
| 1*6 | 0.7 | 1.5 | 8 | 110 | 73 | 3.08 | 4.61 | 3.5 | 55 | 45 | 70 | 55 |
| 1*10 | 0.7 | 1.5 | 9 | 155 | 95 | 1.83 | 3.08 | 3.5 | 75 | 60 | 95 | 75 |
| 1*16 | 0.7 | 1.5 | 10 | 220 | 120 | 1.15 | 1.91 | 3.5 | 100 | 80 | 125 | 100 |
| 1*25 | 0.9 | 1.5 | 12 | 345 | 190 | 0.727 | 1.2 | 3.5 | 140 | 115 | 160 | 130 |
| 1*35 | 0.9 | 1.5 | 13 | 424 | 207 | 0.524 | 0.868 | 3.5 | 175 | 140 | 190 | 150 |
| 1*50 | 1.0 | 1.5 | 16 | 555 | 245 | 0.387 | 0.641 | 3.5 | 210 | 170 | 225 | 180 |
| 1*70 | 1.1 | 1.5 | 17 | 770 | 336 | 0.268 | 0.443 | 3.5 | 270 | 215 | 280 | 225 |
| 1*95 | 1.1 | 1.5 | 19 | 1040 | 455 | 0.193 | 0.320 | 3.5 | 340 | 275 | 335 | 270 |
| 1*120 | 1.2 | 1.5 | 21 | 1290 | 550 | 0.153 | 0.253 | 3.5 | 400 | 320 | 380 | 305 |
| 1*150 | 1.4 | 1.6 | 23 | 1590 | 650 | 0.124 | 0.206 | 3.5 | 460 | 370 | 425 | 340 |
| 1*185 | 1.6 | 1.7 | 25 | 1944 | 804 | 0.0991 | 0.164 | 3.5 | 530 | 415 | 480 | 375 |
| 1*240 | 1.7 | 1.8 | 29 | 2510 | 1021 | 0.0754 | 0.125 | 3.5 | 625 | 490 | 555 | 435 |
| 1*300 | 1.8 | 1.9 | 31 | 3.5 | ||||||||
| 1*400 | 2.0 | 2.0 | 35 | 3.5 | ||||||||
| 3*1.5 | 0.7 | 10 | 10 | 145 | --- | 12.1 | --- | 3.5 | 25 | --- | 30 | --- |
| 3*2.5 | 0.7 | 11 | 11 | 185 | 140 | 7.41 | 12.1 | 3.5 | 30 | 25 | 35 | 30 |
| 3*4 | 0.7 | 12 | 12 | 250 | 175 | 4.61 | 7.41 | 3.5 | 40 | 30 | 50 | 40 |
| 3*6 | 0.7 | 13 | 13 | 320 | 210 | 3.08 | 4.61 | 3.5 | 50 | 40 | 60 | 45 |
| 3*10 | 0.7 | 15 | 15 | 450 | 260 | 1.83 | 3.08 | 3.5 | 65 | 50 | 80 | 60 |
| 3*16 | 0.7 | 17 | 17 | 640 | 340 | 1.15 | 1.91 | 3.5 | 85 | 65 | 100 | 80 |
| 3*25 | 0.9 | 21 | 21 | 940 | 470 | 0.727 | 1.20 | 3.5 | 115 | 90 | 130 | 100 |
| 3*35 | 0.9 | 23 | 23 | 1260 | 600 | 0.524 | 0.868 | 3.5 | 145 | 110 | 155 | 120 |
| 3*50 | 1.0 | 27 | 27 | 1670 | 730 | 0.387 | 0.641 | 3.5 | 175 | 130 | 185 | 140 |
| 3*70 | 1.1 | 30 | 30 | 2280 | 970 | 0.268 | 0.443 | 3.5 | 220 | 170 | 225 | 175 |
| 3*95 | 1.1 | 34 | 34 | 3020 | 1240 | 0.193 | 0.320 | 3.5 | 270 | 205 | 270 | 210 |
| 3*120 | 1.2 | 38 | 38 | 3790 | 1540 | 0.153 | 0.253 | 3.5 | 315 | 240 | 305 | 235 |
| 3*150 | 1.4 | 42 | 42 | 4750 | 1940 | 0.124 | 0.206 | 3.5 | 360 | 275 | 345 | 265 |
| 3*185 | 1.6 | 45 | 45 | 5654 | 2248 | 0.0991 | 0.164 | 3.5 | 420 | 320 | 390 | 301 |
| 3*240 | 1.7 | 51 | 51 | 7243 | 2723 | 0.0754 | 0.125 | 3.5 | 500 | 385 | 455 | 355 |
| 4*4 | 0.7 | 1.5 | 13 | 253 | 155 | 4.61 | 7.41 | 3.5 | 40 | 30 | 50 | 40 |
| 4*6 | 0.7 | 1.5 | 14 | 337 | 184 | 3.08 | 4.61 | 3.5 | 50 | 40 | 60 | 45 |
| 4*10 | 0.7 | 1.5 | 16 | 501 | 258 | 1.83 | 3.08 | 3.5 | 65 | 50 | 80 | 60 |
| 4*16 | 0.7 | 2 | 19 | 778 | 366 | 1.15 | 1.91 | 3.5 | 85 | 65 | 100 | 80 |
| 4*25 | 0.9 | 2.0 | 22 | 1160 | 540 | 0.727 | 1.20 | 3.5 | 115 | 90 | 130 | 100 |
| 4*35 | 0.9 | 2.0 | 25 | 1554 | 686 | 0.524 | 0.868 | 3.5 | 145 | 110 | 155 | 120 |
| 4*50 | 1.0 | 2.0 | 28 | 2148 | 907 | 0.387 | 0.641 | 3.5 | 175 | 130 | 185 | 140 |
| 4*70 | 1.1 | 2.0 | 32 | 2928 | 1192 | 0.268 | 0.443 | 3.5 | 220 | 170 | 225 | 175 |
| 4*95 | 1.1 | 2.5 | 37 | 6954 | 1598 | 0.193 | 0.320 | 3.5 | 270 | 205 | 270 | 210 |
| 4*120 | 1.2 | 2.5 | 42 | 4925 | 1949 | 0.153 | 0.253 | 3.5 | 315 | 240 | 305 | 235 |
| 4*150 | 1.4 | 3.0 | 46 | 6238 | 2517 | 0.124 | 0.206 | 3.5 | 360 | 275 | 345 | 265 |
| 4*185 | 1.6 | 3.0 | 51 | 7562 | 3091 | 0.0991 | 0.164 | 3.5 | 420 | 320 | 390 | 305 |
| 4*240 | 1.7 | 3.0 | 57 | 9836 | 3825 | 0.0754 | 0.125 | 3.5 | 500 | 385 | 455 | 355 |
| 3*4+1*2.5 | 0.7 | 1.5 | 13 | 236 | 147 | 4.61 | 7.41 | 3.5 | 40 | 30 | 50 | 40 |
| 3*6+1*4 | 0.7 | 1.5 | 14 | 316 | 187 | 3.08 | 4.61 | 3.5 | 50 | 40 | 60 | 45 |
| 3*10+1*6 | 0.7 | 1.5 | 16 | 461 | 234 | 1.83 | 3.08 | 3.5 | 65 | 50 | 80 | 60 |
| 3*16+1*10 | 0.7 | 1.5 | 18 | 679 | 322 | 1.15 | 1.91 | 3.5 | 85 | 65 | 100 | 80 |
| 3*25+1*16 | 0.9 | 2.0 | 22 | 1065 | 505 | 0.727 | 1.20 | 3.5 | 115 | 90 | 130 | 100 |
| 3*35+1*16 | 0.9 | 2.0 | 24 | 1360 | 615 | 0.524 | 0.868 | 3.5 | 145 | 110 | 155 | 120 |
| 3*50+1*25 | 1 | 2.0 | 28 | 1901 | 816 | 0.387 | 0.641 | 3.5 | 175 | 130 | 185 | 140 |
| 3*70+1*35 | 1.1 | 2.0 | 31 | 2585 | 1085 | 0.268 | 0.443 | 3.5 | 220 | 170 | 225 | 175 |
| 3*95+1*50 | 1.1 | 2.0 | 36 | 3518 | 1440 | 0.193 | 0.320 | 3.5 | 270 | 205 | 270 | 210 |
| 3*120+1*70 | 1.2 | 2.5 | 40 | 4443 | 1766 | 0.153 | 0.253 | 3.5 | 315 | 240 | 305 | 235 |
| 3*150+1*70 | 1.4 | 2.5 | 44 | 5326 | 2100 | 0.124 | 0.206 | 3.5 | 360 | 275 | 345 | 265 |
| 3*185+1*95 | 1.6 | 3.0 | 48 | 6682 | 2650 | 0.0991 | 0.164 | 3.5 | 420 | 320 | 390 | 301 |
| 3*240+1*120 | 1.7 | 3.0 | 53 | 8501 | 3291 | 0.0754 | 0.125 | 3.5 | 500 | 385 | 455 | 355 |
| 3*4+2*2.5 | 0.7 | 1.5 | 13.9 | 309 | 202 | 4.61 | 7.41 | 3.5 | 34 | 27 | 45 | 36 |
| 3*6+2*4 | 0.7 | 1.5 | 15.3 | 413 | 319 | 3.08 | 4.61 | 3.5 | 43 | 35 | 57 | 46 |
| 3*10+2*6 | 0.7 | 1.5 | 18.2 | 603 | 338 | 1.83 | 3.08 | 3.5 | 60 | 47 | 77 | 59 |
| 3*16+2*10 | 0.7 | 1.5 | 21 | 888 | 460 | 1.15 | 1.91 | 3.5 | 83 | 64 | 105 | 80 |
| 3*25+2*16 | 0.9 | 2 | 25.1 | 1342 | 668 | 0.727 | 1.2 | 3.5 | 105 | 82 | 125 | 100 |
| 3*35+2*16 | 0.9 | 2 | 27.1 | 1647 | 784 | 0.524 | 0.868 | 3.5 | 125 | 100 | 155 | 120 |
| 3*50+2*25 | 1 | 2 | 31.6 | 2386 | 1126 | 0.387 | 0.641 | 3.5 | 160 | 125 | 185 | 145 |
| 3*70+2*35 | 1.1 | 2 | 35.7 | 3201 | 1437 | 0.268 | 0.443 | 3.5 | 200 | 155 | 225 | 175 |
| 3*95+2*50 | 1.1 | 2 | 40.4 | 4269 | 1845 | 0.193 | 0.32 | 3.5 | 245 | 200 | 270 | 210 |
| 3*120+2*70 | 1.2 | 2.5 | 45.4 | 5437 | 2287 | 0.153 | 0.253 | 3.5 | 285 | 220 | 310 | 240 |
| 3*150+2*70 | 1.4 | 2.5 | 49 | 6519 | 2802 | 0.124 | 0.206 | 3.5 | 325 | 250 | 345 | 270 |
| 3*185+2*95 | 1.6 | 3 | 55 | 8101 | 3420 | 0.0991 | 0.164 | 3.5 | 375 | 295 | 390 | 305 |
| 3*240+2*120 | 1.7 | 3 | 61.8 | 10340 | 4292 | 0.0754 | 0.125 | 3.5 | 440 | 345 | 450 | 355 |
| 4*4+1*2.5 | 0.7 | 1.5 | 14.5 | 331 | 214 | 4.61 | 7.41 | 3.5 | 34 | 27 | 45 | 36 |
| 4*6+1*4 | 0.7 | 1.5 | 15.9 | 435 | 259 | 3.08 | 4.61 | 3.5 | 43 | 35 | 57 | 46 |
| 4*10+1*6 | 0.7 | 1.5 | 18.9 | 649 | 359 | 1.83 | 3.08 | 3.5 | 60 | 47 | 77 | 59 |
| 4*16+1*10 | 0.7 | 1.5 | 21.9 | 965 | 499 | 1.15 | 1.91 | 3.5 | 83 | 64 | 105 | 80 |
| 4*25+1*16 | 0.9 | 2 | 26.2 | 1456 | 725 | 0.727 | 1.2 | 3.5 | 105 | 82 | 125 | 100 |
| 4*35+1*16 | 0.9 | 2 | 28.8 | 1864 | 882 | 0.524 | 0.868 | 3.5 | 125 | 100 | 155 | 120 |
| 4*50+1*25 | 1 | 2 | 33.4 | 2633 | 1216 | 0.387 | 0.641 | 3.5 | 160 | 125 | 185 | 145 |
| 4*70+1*35 | 1.1 | 2 | 38.8 | 3565 | 1581 | 0.268 | 0.443 | 3.5 | 200 | 155 | 225 | 175 |
| 4*95+1*50 | 1.1 | 2 | 44.1 | 4735 | 2028 | 0.193 | 0.320 | 3.5 | 245 | 200 | 270 | 210 |
| 4*120+1*70 | 1.2 | 2.5 | 49.5 | 5977 | 2512 | 0.153 | 0.253 | 3.5 | 285 | 220 | 310 | 240 |
| 4*150+1*70 | 1.4 | 2.5 | 54.1 | 7276 | 3055 | 0.124 | 0.206 | 3.5 | 325 | 250 | 345 | 270 |
| 4*185+1*95 | 1.6 | 3 | 60.5 | 9055 | 3797 | 0.0991 | 0.164 | 3.5 | 375 | 295 | 390 | 305 |
| 4*240+1*120 | 1.7 | 3 | 68.2 | 11567 | 4763 | 0.0754 | 0.125 | 3.5 | 440 | 345 | 450 | 355 |
| 5*4 | 0.7 | 1.5 | 14.5 | 349 | 223 | 4.61 | 7.41 | 3.5 | 34 | 27 | 45 | 36 |
| 5*6 | 0.7 | 1.5 | 15.8 | 460 | 271 | 3.08 | 4.61 | 3.5 | 43 | 35 | 57 | 48 |
| 5*10 | 0.7 | 1.5 | 19.3 | 699 | 384 | 1.83 | 3.08 | 3.5 | 60 | 47 | 77 | 59 |
| 5*16 | 0.7 | 2 | 22.2 | 1013 | 509 | 1.15 | 1.91 | 3.5 | 83 | 64 | 105 | 80 |
| 5*25 | 0.7 | 2 | 26.9 | 1566 | 779 | 0.727 | 1.20 | 3.5 | 105 | 82 | 125 | 100 |
| 5*35 | 0.9 | 2 | 29.9 | 2083 | 981 | 0.524 | 0.868 | 3.5 | 125 | 100 | 155 | 120 |
| 5*50 | 1 | 2 | 34.2 | 2921 | 1346 | 0.387 | 0.641 | 3.5 | 160 | 125 | 185 | 145 |
| 5*70 | 1.1 | 2 | 38.8 | 3974 | 1769 | 0.268 | 0.443 | 3.5 | 200 | 155 | 225 | 175 |
| 5*95 | 1.1 | 2.5 | 44 | 5297 | 1807 | 0.193 | 0.320 | 3.5 | 245 | 200 | 270 | 210 |
| 5*120 | 1.2 | 2.5 | 49.4 | 6638 | 2858 | 0.153 | 0.253 | 3.5 | 285 | 220 | 310 | 240 |
| 5*150 | 1.4 | 3 | 54.9 | 8290 | 3565 | 0.124 | 0.206 | 3.5 | 325 | 250 | 345 | 270 |
| 5*185 | 1.6 | 3 | 61.3 | 10215 | 4390 | 0.0991 | 0.164 | 3.5 | 375 | 295 | 390 | 305 |
| 5*240 | 1.7 | 3 | 68.8 | 13130 | 5570 | 0.0754 | 0.125 | 3.5 | 440 | 345 | 450 | 355 |
產品說明： 本產品用于各個領域中交流額定電壓為35kV及以下固定線路中，供輸配電能之用，并可代替紙絕緣電力電纜。
